公路桥梁伸缩缝
公路桥梁伸缩缝
所属分类:公路桥梁伸缩缝
发布日期:2017-5-9 9:59:11
浏览:
咨询电话:15932433336
          13903284131

分享此产品:

公路桥梁伸缩缝C型桥梁缩缝是中交公路规划设计院的一种新颖桥梁伸缩装置,产品适用于大流量交通地段的公路、城市桥梁、高架道路与立交工程。

结构特点与功能

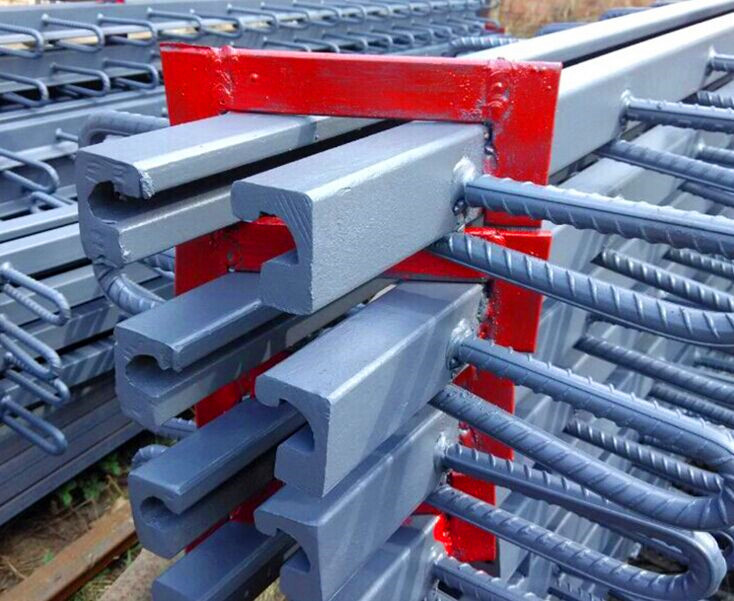

C型桥梁伸缩缝由一条整长的橡胶密封条,一组钢质边梁及锚固件组成。钢质边梁内侧带有能固定橡胶密封条的沟漕。焊固在钢梁外侧的锚固件,与梁端预埋钢筋相焊接,浇筑高强度混凝土过渡段后,同志梁体连接可靠,具有与桥面接合平顺,密封止水、伸缩灵活,行车平稳,使用寿命长的特点。适用于伸缩量 0-80mm的桥梁。

主要材料:
钢质边梁:采用16Mn钢轧制,剖面呈C型。
橡胶密封条:采用氯丁橡胶制造,具有良好的耐老化、耐曲挠性能。

锚固件:有锚栓、锚环、锚板结构三种,设计工程师可根据桥面板设计厚度选用,间距一般为20cm,本厂也可根据设计工程师特定设计制造。

选定伸缩缝规格尺寸

公路桥梁伸缩缝

选定伸缩缝的规格尺寸与寿命关系很大,在设计时应考虑足够的伸缩富余量。公路桥梁伸缩缝当桥梁位移方向与伸缩缝中心线正交时,选用伸缩缝规格比较容易,但桥梁位移方向与伸缩缝中心线斜交时,须分解成平行与垂直于中心线的两个矢量,选用伸缩缝规格取决于两个矢量当中的一个。

例:设计桥梁沿结构中心线位移95mm,伸缩缝与其斜交40°,按公式计算△Lr=73mm, △Lp=61mm,选用本型号的伸缩缝是适用的。同时要注意,胶条以中部为准,最大水平错动量在前后两个方向都不应超过40mm,如计算中发现有过量错动,须选用更大规格的伸缩缝。设计时,如带有人行道,防撞墙结构的,公路桥梁伸缩缝必须将设计角度,尺寸数据提供给本厂,公路桥梁伸缩缝便于工厂按设计要求整体制造。

与接缝平行的矢量:△Lp=△L·cosβ

与接缝平行的矢量:△Lr=△L·sinβ

式中:△L表示桥梁位移的总变形量;

β为位移方向与接缝方向的交角

β=45°~135°

△Lr是选用伸缩缝规格的依据,△Lp的变形一般由橡胶密封条的水平错动来完成,对公路桥梁伸缩缝的选用无太大影响。
